La famosa antenna "cornuta"

La Create 730Vxx si può avere in due configurazioni:

La Create 730V-1A per le bande 7-14-21-28 Mhz

La Create 730V-2A per le bande 7-21-28 Mhz

Si può avere anche un kit aggiuntivo per i 50 Mhz.

Molto simile alle Create 730V c'è la Comet H4-22 di seguito riportata.

Alla mia Create 730V-1A ho installato anche il kit per i 50 Mhz.

Le motivazioni che mi hanno fatto scegliere questa antenna sono le seguenti:

Basso peso, solo 5,5 kg e non avendo modo di avere forti punti di ancoraggio non potevo mettere antenne più pesanti;

Non necessità obbligatoriamente di installarla alta, gli bastano 3 mteri dal suolo;

Buona potenza massima applicabile;

Ingombro ridotto, in configurazione a 180° ha un'apertura di 11 metri, circa 8 metri nella configurazione a 90°;

Ottima resa, nonostante le sue dimensioni si comporta molto bene anche in bande basse. Ho riscontrato miglioramenti rispetto al dipolo classico;

Ho poi modificato la mia Create 730V1 per avere anche la banda degli 80 metri procedendo come segue:

Ho cambiato il balun originale, (con caratteristiche dai 5 Mhz ai 30 Mhz), con un balun che partisse da 1,5 Mhz.

In questo modo sullo stesso balun ho potuto collegare due bracci di un dipolo autocostruito a "V" invertita per i 3.5 Mhz.

Al nuovo balun ci sono collegati i bracci del dipolo autocostruito e i bracci della Create.

Con questa soluzione ho con una sola calata ed un solo palo di sostegno per le bande: 3.5-7-14-21-28-50 Mhz.

Ho in progetto di prendere un dipolo rigido rotativo per le Warc, (18-24 Mhz), e montarlo sempre sullo stesso balun per avere con una sola calata di cavo coassiale ed un solo palo di sostegno le seguenti bande: 3.5-7-14-18-21-24-28-50 Mhz.

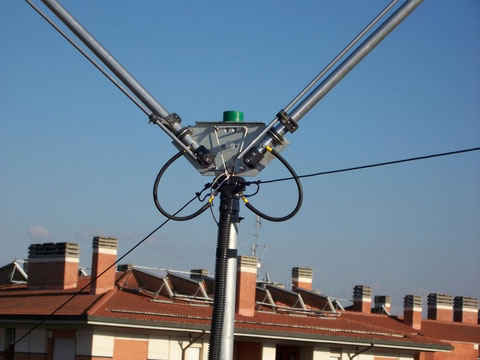

Dettagli della modifica alla mia Create.

Si può notare che il balun è stato sostituito,

a questo stesso balun sono attaccati i bracci del dipolo filare autocostruito e i bracci della Create.

Il cavo coassiale l'ho fatto passare dentro un corrugato nero.

Si può vedere anche il kit per 6 metri.
